Виртуальные серверы: проброс портов на роутере D-Link DIR-300

Виртуальные серверы (Virtual servers) - эта страница в роутере D-Link DIR-300, на которой осуществляется настройка функции проброса портов.

Организация проброса портов может понадобиться Вам, например, для доступа к своим локальным веб-серверам извне. Примером такого локального веб-сервера (т.е. находящего в Вашей домашней сети) является любая IP-камера, установленная у Вас дома.

Если до планируемой настройки роутера он проработал достаточно времени, перед настройкой роутер рекомендуется перезагрузить (чтобы не влияли возможные накопившиеся ошибки в операционной системе роутера).

Для того чтобы осуществить настройку роутера D-Link DIR-300, необходимо зайти на его веб-сервер. При входе роутер спросит у Вас логин и пароль. По-умолчанию в роутере логин: admin, пароль: admin.

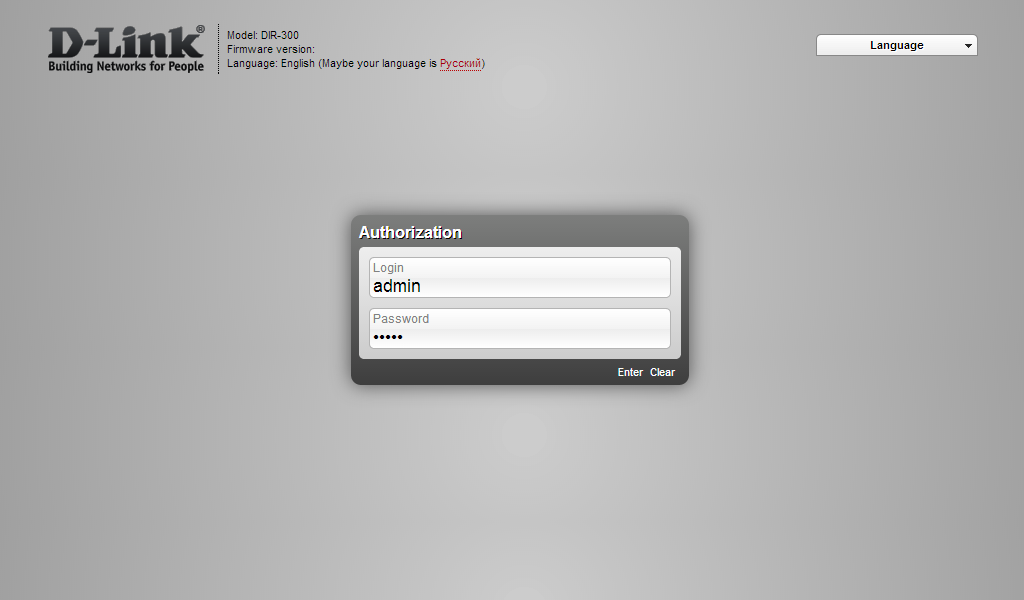

Страница входа в D-Link DIR-300, по-умоланию логин/пароль admin/admin (нажмите на картинку для увеличения)

При удачном входе в веб-интерфейс роутера перед Вами откроется страница быстрых настроек роутера (Quick settings). На этой странице Вы можете получить информацию о прошивке роутера, локальном и внешнем IP-адресе, статусе соединения роутера с интернетом, MAC-адресе и SSID-идентификаторе Wi-Fi сети. С этой страницы также можно перейти к настройкам сети, сети Wi-Fi, мастеру настроек виртуальных серверов и мастеру настроек IP-TV. Можно также найти нужные Вам настройки через строку поиска интерфейса роутера.

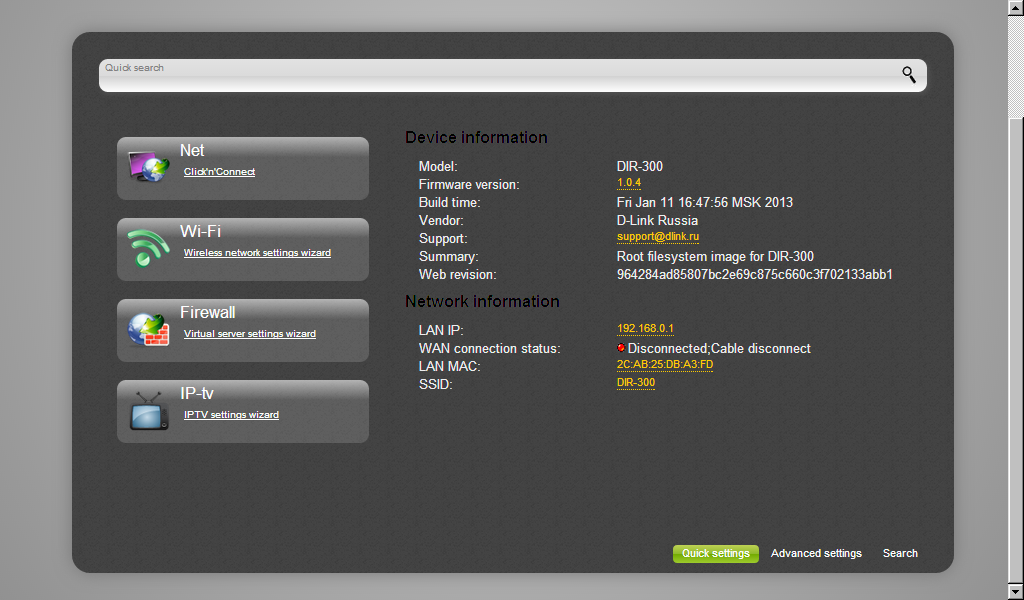

Страница Quick settings (Быстрые настройки) D-Link DIR-300 (нажмите на картинку для увеличения)

Перейдем на страницу расширенных настроек (Advanced settings) роутера D-Link DIR-300 (ссылка для перехода находится в нижнем правом углу веб-интерфейса). На этой странице представлено уже гораздо больше пунктов для настройки роутера. Можно перейти на страницы настройки DDNS, Wi-Fi сети, DHCP, IP и URL фильтров и множество других возможных настроек. Нас же интересует проброс портов, поэтому мы переходим на Virtual servers (Виртуальные серверы) раздела Firewall.

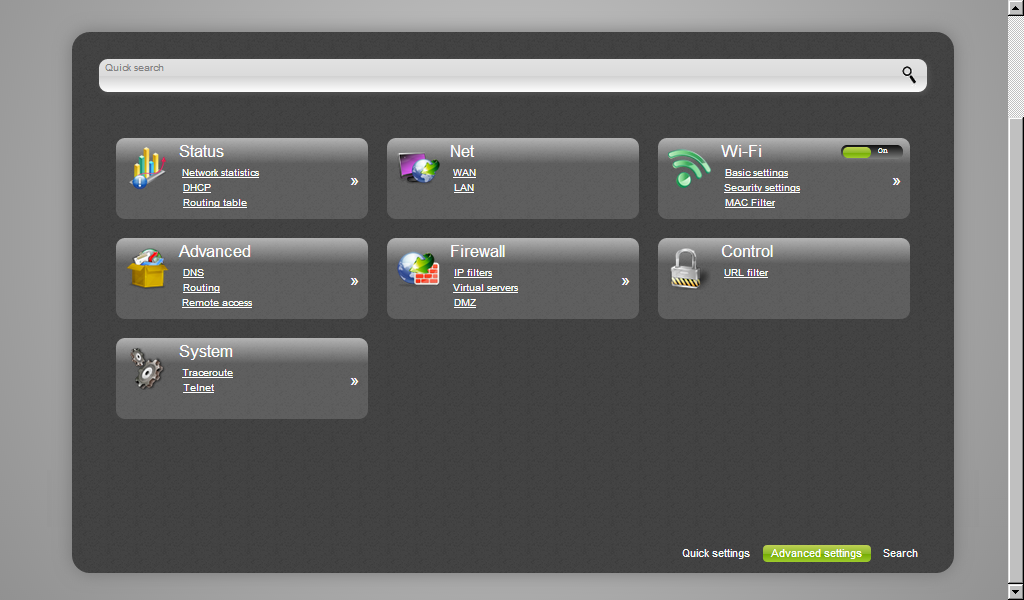

Страница Advanced settings (Расширенные настройки) D-Link DIR-300 (нажмите на картинку для увеличения)

Итак, перед Вами страница Virtual servers (Виртуальные серверы), которая предназначена для проброса (форвардинга, переадресации)портов на роутере D-Link DIR-300. Изначально страница пустая, это значит, что не один внешний порт пока не проброшен в локальную сеть. Для добавления виртуального сервера (т.е. для проброса порта) нажимаем кнопку Add (Добавить).

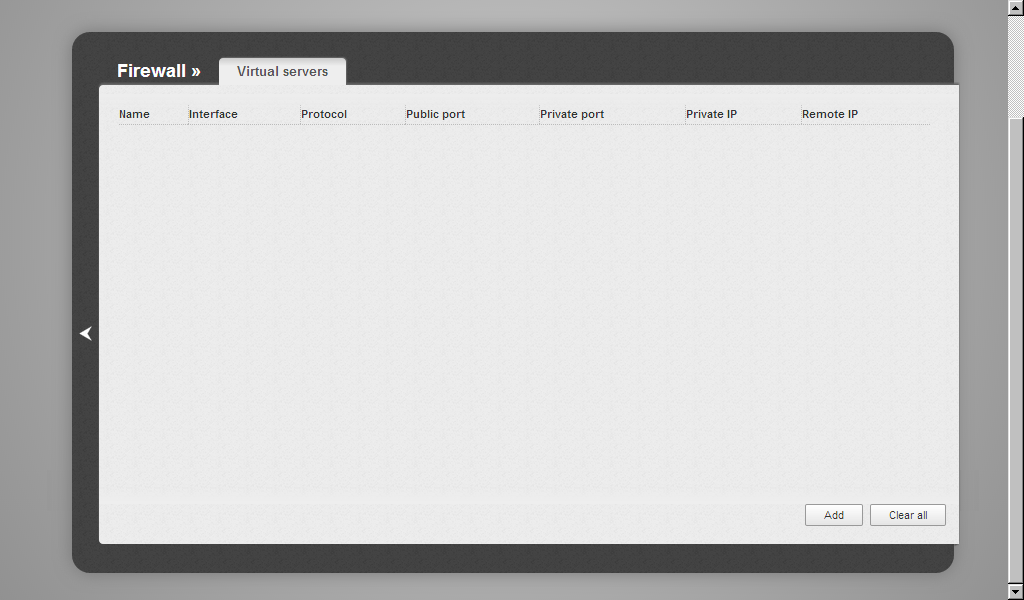

Страница Virtual servers (Виртуальные серверы) D-Link DIR-300 (нажмите на картинку для увеличения)

Откроется страница добавления виртуального сервера. На странице присутствует поле Template (Шаблон), в котором можно выбрать один из шаблонов виртуальных серверов для проброса портов. Мы же для IP-камеры оставляем в поле значение Custom (Пользовательский).

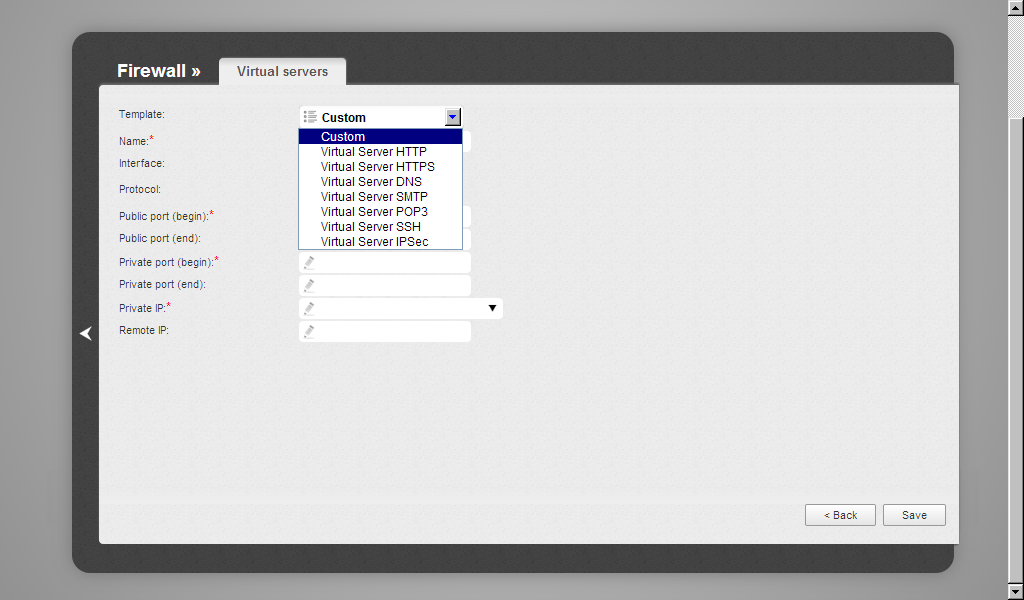

Шаблоны (Templates) виртуальных серверов D-Link DIR-300 (нажмите на картинку для увеличения)

Для того, чтобы добавить виртуальный сервер (т.е. по-сути пробросить порт), представим, что у нас есть IP-камера, подключенная к локальному порту роутера или настроенная по Wi-Fi. Пусть ее IP-адрес будет 192.168.0.200, а ее локальный порт будет 80 (по-умолчанию именно этот порт используется в большинстве IP-камер).

В окне Virtual servers (виртуальные серверы) заполняем поля следующим образом (как на скриншоте).

• Template (Шаблон) – Custom (Пользовательский).
• Name (Имя) – в этом поле присваиваем любое имя, например, IP Camera.
• Interface (Интерфейс) – All.
• Protocol (Протокол) - TCP.
• Public port (begin) (Публичный порт (начальный)) - внешний порт, на который будем обращаться из интернета. Т.к. IP-камера имеет у нас IP-адрес 192.168.0.200, наиболее удобно для запоминания взять, например, порт 20200. Порт необходимо выбирать больше 5000, чтобы не было совпадений с портами, используемыми стандартными службами и протоколами.
• Public port (end) (Публичный порт (конечный)) - оставляем пустым.
• Private port (begin) (Локальный порт (начальный)) – локальный порт IP-камеры. По-умолчанию, как правило: 80.
• Private port (end) (Локальный порт (конечный)) – оставляем пустым.
• Private IP (Локальный IP-адрес) - в данном поле указываем локальный IP-адрес камеры, т.е. 192.168.0.200.
• Remote IP (Удаленный IP-адрес) - оставляем пустым.

Далее нажимаем кнопку "Save" ("Сохранить").

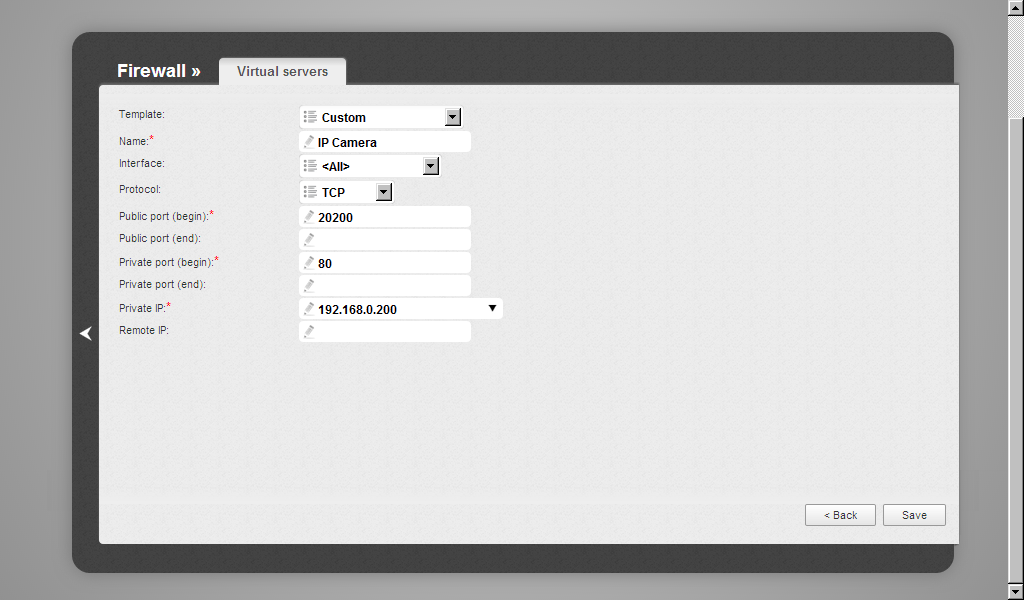

Пример настройки проброса портов на IP-камеру в роутере D-Link DIR-300 (нажмите на картинку для увеличения)

На странице виртуальных серверов в таблице появился добавленный нами виртуальный сервер с именем IP Camera. Т.е. порт проброшен.

Добавленная в список Виртуальных серверов роутера D-Link DIR-300 IP-камера (нажмите на картинку для увеличения)

Если у Вас и две и более IP-камеры, аналогично добавляем в таблицу виртуальных серверов. Но в отличии от первой камеры ее локальный IP-адрес и внешний порт уже будут другими. На скриншоте ниже показана таблица виртуальных серверов из двух IP-камер. Т.е. иными словами, в данной таблице проброшены порты на две IP-камеры.

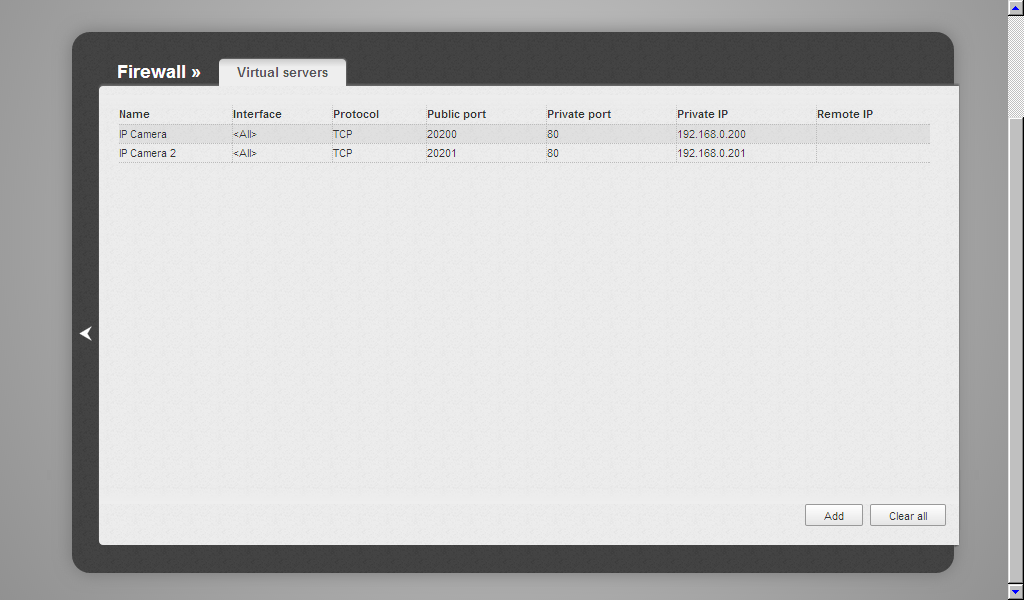

Добавленные в список Виртуальных серверов роутера D-Link DIR-300 две IP-камеры (нажмите на картинку для увеличения)

После настройки роутера перезагрузите его отключением питания (не обязательно) и проверьте настроенный проброс портов на IP-камеру из интернета через браузер. Для этого в браузере введите http://<внешний ip-адрес роутера или DynDNS имя>:20200. В браузере должна отобразиться Ваша IP-камера.

Также удобно проверить доступность порта, который Вы пробросили на роутере для IP-камеры, с помощью нашего онлайн-сервиса "Проверка проброса портов". В данном тесте необходимо вводить порт, который Вы указали в поле "Public port (begin) (Публичный порт (начальный))".
