Проброс портов на роутере ZyXEL Keenetic

Проброс портов (или по-другому - форвардинг портов, виртуальный сервер) необходим для того чтобы Вы могли извне зайти на свою домашнюю IP-камеру или любое другое устройство, имеющее веб-интерфейс (или другой интерфейс) для работы с ним.

В настройках роутера ZyXEL Keenetic проброс портов называется "Трансляция сетевых адресов (NAT)".

Кроме проброса портов роутер ZyXEL Keenetic способен выполнять функции 4-х портового свитча, раздавать интернет по Wi-Fi, подключать дисковые накопители к его USB-порту и множество других полезных функций. Но сейчас рассмотрим настройку его функцию проброса портов.

Настройка проброса портов - Трансляция сетевых адресов (NAT)

Итак, преступим к настройке. Перед настройкой настоятельно рекомендуется перезагрузить роутер, для исключения влияния возможных накопившихся ошибок (хотя, эта процедура не обязательная)!

Для настройки необходимо зайти на главную страницу роутера. Далее перейти в раздел "Безопасность", где выбрать пункт "Трансляция сетевых адресов (NAT)".

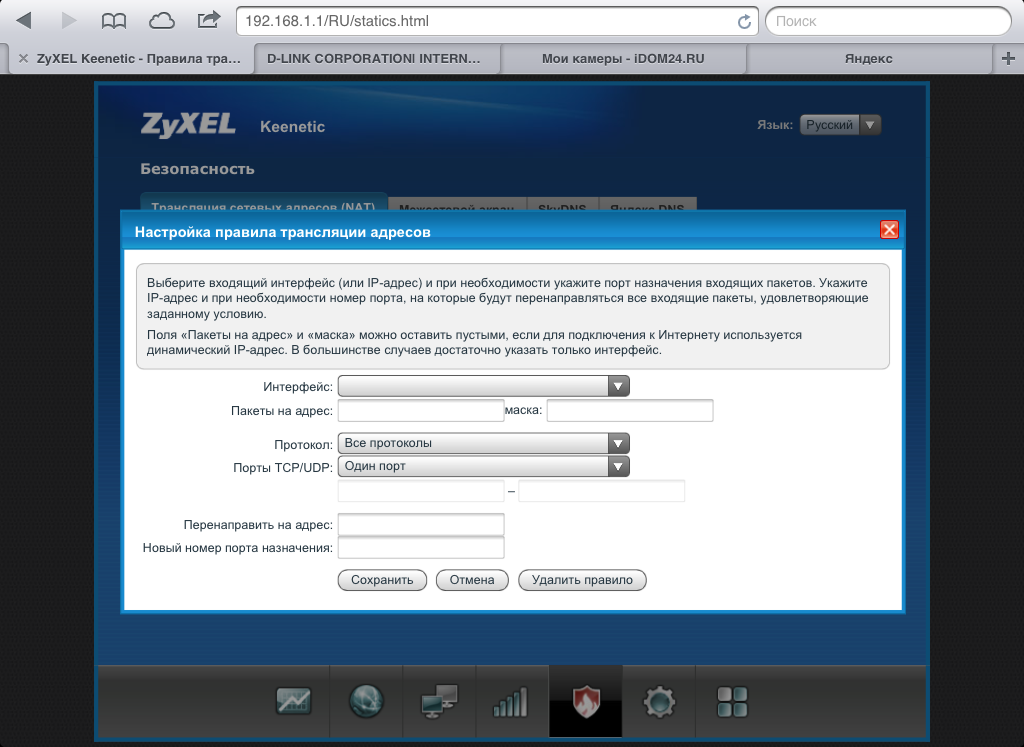

Страница настройки проброса портов ZyXEL Keenetic (нажмите на картинку для увеличения)

После этого добавляем правило трансляции адресов.

Для того, чтобы добавить правило, представим, что у нас есть IP-камера, подключенная к роутеру. Пусть ее IP-адрес будет 192.168.1.50, а ее локальный порт будет 80 (по умолчанию, в большинстве случаев порт IP-камер - 80, хотя бывают и исключения).

Итак, перед нами окно "Настройка правила трансляции адресов". Его поля необходимо заполнить следующим образом.

• Интерфейс – Broadband connection(ISP).
• Поля "Пакеты на адрес" и "маска" – оставляем пустыми.
• Протокол – TCP.
• Порты TCP/UDP - один порт.
• В поле ниже - указать внешний порт, на который будем обращаться из интернета. Т.к. IP-камера имеет у нас IP-адрес 192.168.1.50, наиболее удобно для запоминания взять, например, порт 10050. Порт необходимо выбирать больше 5000, чтобы не было совпадений с портами, используемыми стандартными службами и протоколами.
• Перенаправить на адрес - тут указываем локальный IP-адрес камеры, т.е. 192.168.1.50.
• Новый номер порта назначения – локальный порт IP-камеры. По умолчанию это порт 80.

Далее нажимаем кнопку "Сохранить". Если у Вас есть еще IP-камеры, добавьте их аналогично вышеописанной, только внешний порт и локальный IP-адрес (поле "Перенаправить на адрес") у IP-камер должны быть другими.

После этого перезагрузите роутер (не обязательно) и проверьте настроенный проброс портов на IP-камеру из интернета через браузер. Для этого в браузере введите http://<внешний ip-адрес роутера или DynDNS имя>:10050. В браузере должна отобразиться Ваша IP-камера.

Также удобно проверить доступность порта, который Вы пробросили на роутере для IP-камеры, с помощью нашего онлайн-сервиса "Проверка проброса портов". В данном тесте необходимо вводить порт, который Вы указали как внешний порт.
